石垣保存管理技術等の総合研究（30年度）

・水ノ手門続石垣（文禄）   12地点
・東ノ丸附段石垣（元和～江戸後期）   26地点
・いもり坂脇石垣（寛文～近代）   38地点

・本丸南高石垣（慶長・寛永ほか）   49地点
・土橋門続石垣（寛文）   23地点

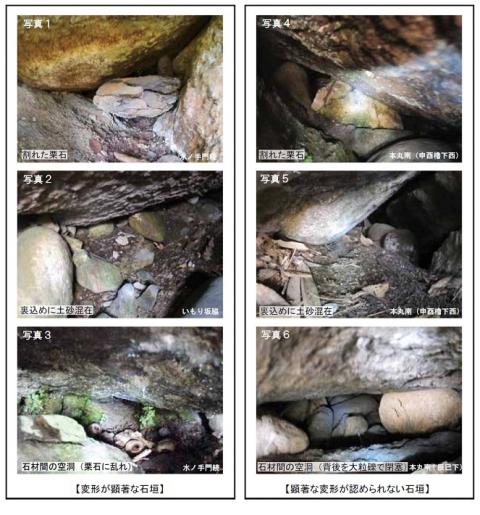

 1. 変形が顕著な石垣では、石材の間に割れた栗石（写真1）が頻発し、栗石層に土砂が混在する地点（写真2）があった。場所によっては、石材の胴割れ、栗石の緩み、石材間の空洞（写真3）が認められた。
2.顕著な変形が認められない石垣でも栗石割れ（写真4）、土砂（写真5）、石材胴割れ、空洞部（写真6）が確認された。出現頻度は、栗石割れが変形石垣の半分程度と明らかな差があったが、胴割れや空洞は同程度だった。石材左右の隙間が広く空洞になっている状態は、割石を乱積する慶長期の石垣に多発傾向が認められ、規格化した粗加工石を布積みする寛文期石垣では稀であった。
3. 内部観察による変状確認は、石材の形状や積み方等、対象石垣の技術的な特性を踏まえて観察することが有効と考えられた。
