更新日:2013年2月12日

ろ過池・塩素混和池

   ろ過池では、沈でん池で沈でんしなかったフロックを砂層を通し取り除きます。
また、塩素混和池では、消毒剤(次亜塩素酸ナトリウム)を水道法に定められた塩素濃度になるように注入、均一に混ぜ合わせます。

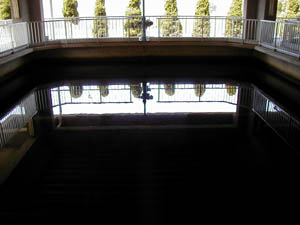

1系ろ過池

1系ろ過池

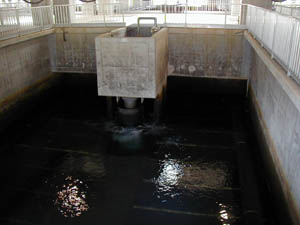

2系ろ過池

2系ろ過池

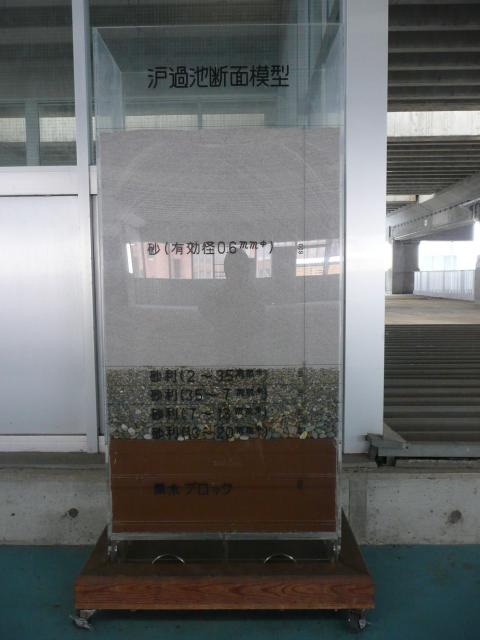

ろ過池模型

ろ過池模型





各設備の説明

施設・設備名 機能

1系ろ過池

(1ケイロカチ)

8池 沈でん池で除去できなかった濁質をろ材(砂層)に通し、濁質分をろ材に付着させ除去する。型式:重力式急速ろ過(流出側流量調節式)。1池のろ過池面積:124平方メートル。

2系ろ過池

(2ケイロカチ)

8池 同上

ろ過速度

(ロカソクド)

  ろ過池に流入した水がろ材を通過する速度をいう。5.12m/時(123m/日)。

ろ材

(ロザイ)

  砂層と、支持砂利層からなる。砂層600mm、支持層砂利200mm。

下部集水装置

(カブシュウスイソウチ)

  ろ材の下にあり、ろ過された水を集める有孔ブロック(陶磁製)からなる。

1系塩素混和池

(1ケイエンソコンワチ)

1池 ろ過した水に消毒剤(塩素剤)を注入、均一に攪拌・混合する。
池容量:462立方メートル。

2系塩素混和池

(2ケイエンソコンワチ)

1池 ろ過した水に消毒剤(塩素剤)を注入、均一に攪拌・混合する。
池容量:2,162立方メートル。

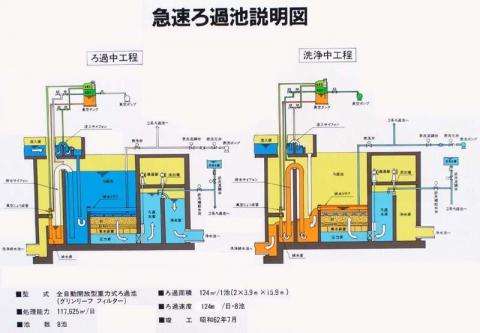

1系ろ過池構造図

  急速ろ過池説明図



拡大画像

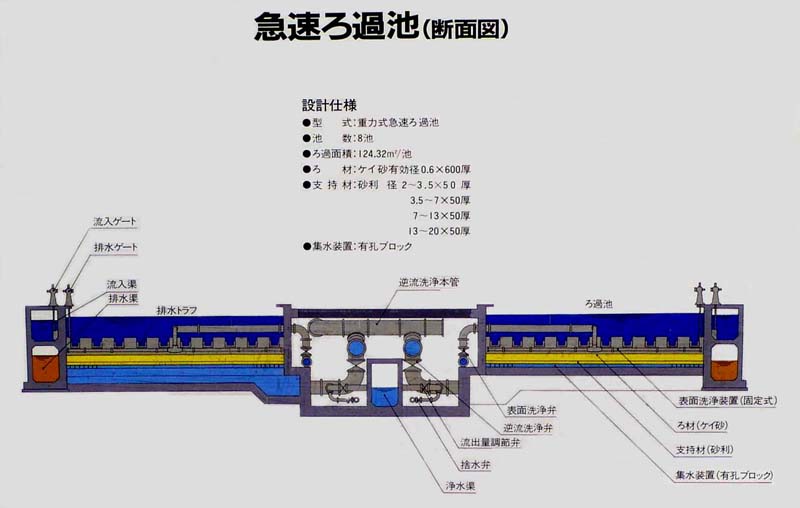

2系ろ過池構造図

急速ろ過池断面図

拡大画像
