大工工事
1 主要木材
250年以上の耐久性を備える建築物とするため、使用木材は一本一本吟味してあります。石川県では、木材の乾燥期間を十分確保するため、工事発注前に、事前に主要な木材を調達し、請負業者に支給しました。菱櫓等復元工事に使用される主要木材は次のとおりです。
|
|
名称 | 材種 | 長さ | 巾 | 厚さ |
|---|---|---|---|---|---|
| 通し柱 | 檜 | 46尺 | 1尺3寸 | 1尺1寸 | |
| 胴 | 檜葉 | 23尺 | 9寸5分 | 1尺7寸 | |
| 大梁 | 松丸太 | 24尺 | 2尺4寸 | 2尺4寸 | |

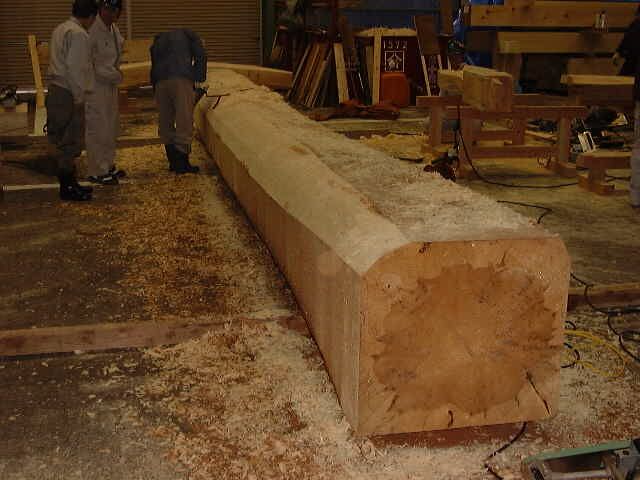

| 地棟木 | 松丸太 | 39尺 | 1尺8寸 | 1尺8寸 |
2 継手、仕口
大径木架構であるため、一般の木造建築とは異なり、特殊な仕口・継手を用いています。一例として、柱を礎石に据え付ける部分を主に模型で紹介します。

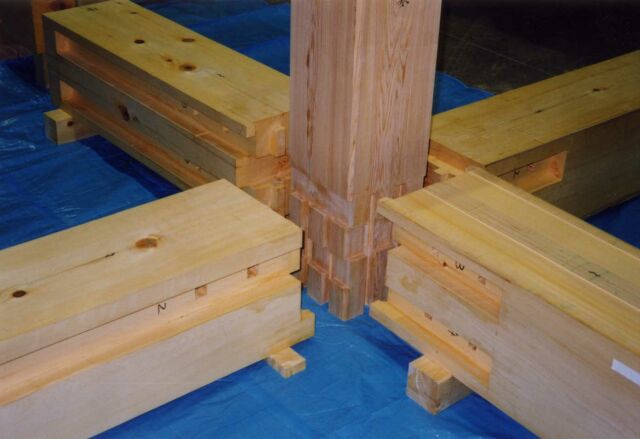

1
柱に四方から足固めが差し込まれる部分です。柱両側の足固め相互をどのように連結するかがポイントです。
2

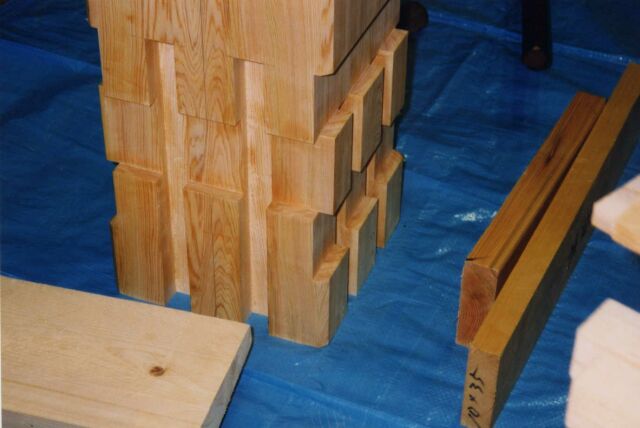

柱は、木土台には載せず、直接、礎石に支持させます。土台のめり込みを考慮する必要が無く、荷重を直接礎石に伝達させます。

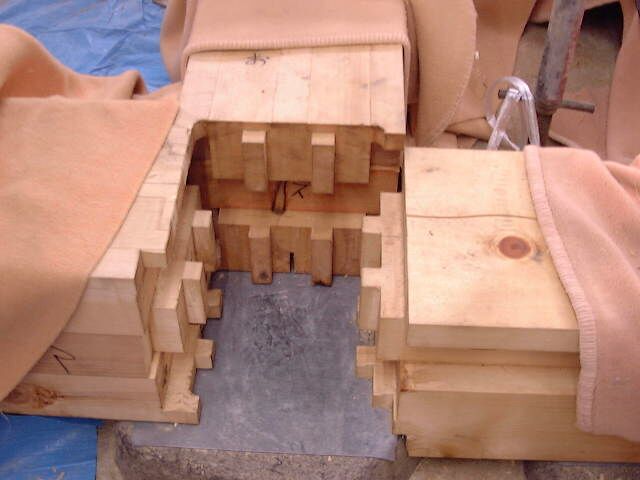

3
足固めの加工状況です。礎石上には鉛板を敷きます。足固めには礎石に合わせて光付けがなされています。

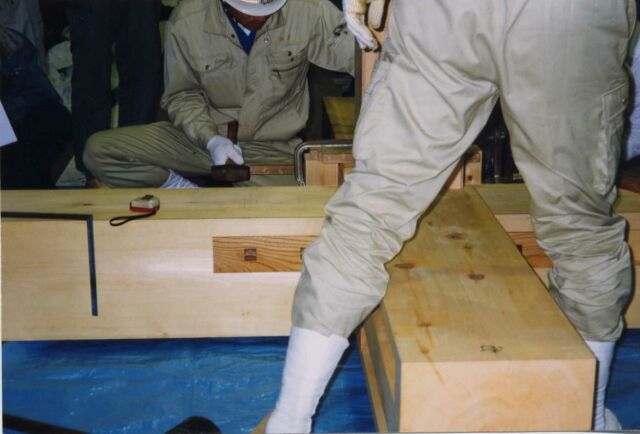

4
写真は模型ですが、現地では、アンカーボルトで足固めを固定してあります。足固めを据え付けてから柱を建て込みます。

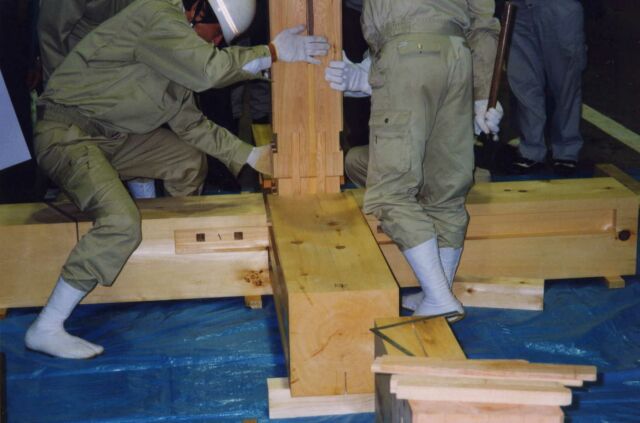

5
柱両側の足固めに渡って、栓を差し込むように添えて、足固め同士を連結させます。栓は堅材(欅)です。

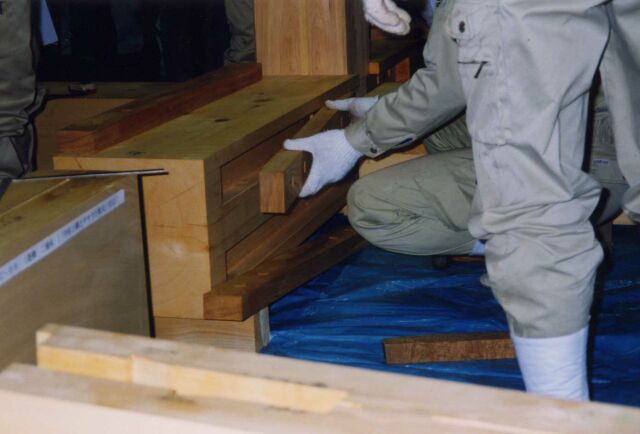

6
込栓を打ち込み、添え栓と足固めを一体化させます。込栓には楔になっており、打ち込みにより全体が締まります。

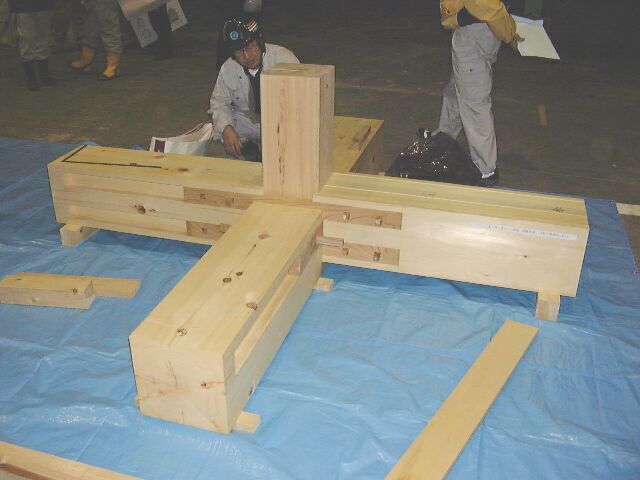

7
完成です。柱と足固めが一体となった、強固な仕口となっています。
